RaySat
S450AM-P C波段网状卫星接收天线
C波段4.5米立柱式天线
|
电气特性
|

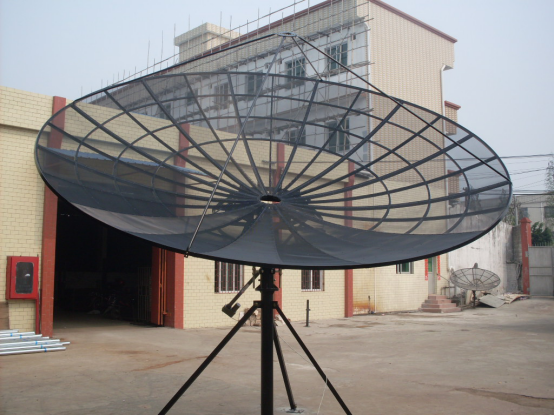

4.5m 网状卫星接收天线
|
|
C-波段
|
Ku-波段
|
|
频率范围
|
0.4-4.5GHz
|
10.95-12.75GHz
|
|
电压驻波比
|
1.3:1
|
|
插入损耗
|
0.25dB
|
0.3dB
|
|
交叉极化隔离度
|
35dB
|
|
接口形式
|
WR229
|
WR75
|
|
|
|
|
|
3dB波束宽度
|
1.24°
|
0.417°
|
|
副瓣包络
|
|
D/λ≥100
|
52-10lg(D/λ)-25lgθ
|
100λ/D≤θ≤48°
|
|
|
|
|
|
100< D/λ<150 29-25 lgθ
|
1°≤θ≤20°
|
|
|
|
|
|
|
旁瓣
|
≤-14dB
|
|
增益
|
44.55dB
|
51.56dB
|
|
噪声温度
|
36°K@10°
|
52°K@10°
|
|
机械性能
|
|
|
天线形式
|
前馈天线
|
|
瓣数
|
12
|
|
俯仰范围
|
0°to 90°
|
|
方位范围
|
手动 0°to 360° 电动 ±85°
|
|
环境特性
|
|
|
|
抗风能力
|
55mph 79kmph 工作风速 (保精度)
|
|
70mph 110kmph 工作风速 (降精度)
|
|
130mph 220kmph 生存风速 (朝天锁紧)
|
|
温度
|
-45~50°C
|
|
抗震能力
|
0.3G’s horizontal 0.15 G’s vertical
|
|
重量
|
250KG
|
|
