车载卫星电视系统产品






RaySat SATELLITE PRODUCTS





RaySat

RaySat  StealthRay 2000,專注於行動衛星天線的研究發展,成為全球第一家提供可雙向傳輸高速網路資訊的天線製造商。

發展迄今,以其不斷突破創新的衛星通訊研發技術與實力,已不僅是車用衛星影音娛樂系統的開發廠商,同時也是行動交通工具的通訊系統解決方案提供者。

车载RaySat.net卫星通信系统--移动通信天线

RaySat StealthRay 2000-2路低姿态运动的卫星天线兼容任何外部标准Ku波段的BUC(高达 50W)
电动
接收 高频段11.7 - 12.75 GHz 低频段10.95 - 11.7GHz
发送 14.0 - 14.5GHz
极化 线性(自动偏振控制)
收到 30 dBi
发送 27 dBi
天线Ğ/ 8分贝/°30°仰角ķ   或9分贝/°K的45°仰角
上行的EIRP 41.7 DBW(外置40瓦的BUC)
交叉极化 >25分贝 (> 25dB)
IF输入(TX)  950 - 1450兆赫
IF输出(RX) 950 - 2150兆赫
Ku波段的输入 14 - 14.5千兆赫,最大功率50W。
天线性能
海拔外观角度范围 自动调节,25 ° - 80 °
方位角范围 自动调整,360°连续
追踪率 60 ° /秒
偏振角度范围 自动调整,-180 º到+180 º
易燃 美国UL 94 V0标准
方位跟踪精度  0.5°@ 60°/ S,360°/ S
仰角跟踪精度 1.0°@ 45°/ S,180°/ S
卫星重新捕获 <1秒,取决于调制解调器
卫星采集和初步锁定 <60秒,完全集成GPS自动化
相对湿度 10 - 100%的冷凝
PHYSICAL SPECIFICATIONS物理规格
Antenna Dimensions天线尺寸

115长×90宽×15个H厘米   115.3cm*89.7cm*14.5cm)

Antenna Weight天线重量 28公斤
Receiver Dimensions控制器尺寸

18长×23宽×7高cm(7×9×3)

Receiver Weight控制器重量 1.3公斤(2.8磅)
Available Dome Colors圆顶颜色 高光泽的灰色
POWER电力
Power Consumption连续消耗功率 55瓦只有ant.,不含BUC的
TX输入 N(50Ω)
Rx输出 TNC(50Ω)
Power Supply电源 10- 30V伏直流电源车辆
环境
温度范围 -25℃至+70°C(-13º到+158华氏度)
相对湿度 高达95%
地面速度 高达350公里/小时
PRICING定价





RaySat



RaySat  StealthRay 2000
新的移动通信车载卫星天线RaySat StealthRay 2000天线系统(RAS),StealthRay 2000功能平面相控阵面板与GPS和陀螺仪辅助机械跟踪系统。 内置GPS和陀螺仪,用于快速和全自动高速卫星采集卫星跟踪技术支持通信速度可达350公里/小时。  StealthRay 2000可以配置为使用与几乎所有的Ku波段卫星实时视频,语音和数据应用的快速移动的车辆上启用IP连接。
是有限责任公司的一部分,RaySat.net的™系列。  作为一个获奖的开发商, 制造商和供应商,在低姿态,相控阵卫星天线,RAS的专业从事开发,市场营销, 销售和技术支持,低姿态,2路天线系统。 移动卫星通信的需要上,在(SOTM),移动应急通信,家庭土地保障(HLS型),搜索与救援,政府 . 组织,DSNG,私人保安,资产跟踪,研究和探索性和一般的移动卫星数据通信。 RAS offers 提供的RAS . 咨询和研发服务,以客户要求定制技术解决方案。  配备了150多个卫星,跨越三大洲, RAS's management,  RAS的管理,销售和支持人员的总部都设在维也纳,弗吉尼亚州。 额外的设施,包括研发和销售办事处位于 in Europe and Asia. 在欧洲和亚洲。  RaySat公司成立于1997年和RAS是2006年创建研究。
Stationary 高15cm 直径115cm ku卫星通信

List    Shipping: 110

必需的系统组件
RAS low-profile antenna RAS的低剖面天线
Roof mounting kit屋顶安装套件
Standard Ku band BUC** - Not included, supports up to 50W BUC的标准Ku波段** - 不包括在内,支持高达50W的VSAT卫星调制解调器/ ** - 不包括在内,支持所有领先的VSAT平台 兼容任何外部标准Ku波段的BUC(高达 50W)
Dedicated satellite service capacity** - Not included ** - 不包括专用卫星服务能力
HUB/Teleport infrastructure** - Not included集线器/传送基础设施** - 不包括在内





卫星车载通讯天线主要向各种政府部门或机构提供动中通卫星通讯解决方案、静中通卫星通讯解决方案及卫星数据采集解决方案,旨在满足政府部门或机构、公用事业机构及商业机构对社会公共安全、城市应急通讯及城市综合管理的需求。作为整套方案,本集团的卫星通讯应用解决方案包括应用解决方案设计、项目工程施工、终端设备供应、安装及测试、维护、终端用户培训以及技术支持。

(a) 应急卫星通讯解决方案
应急卫星通讯解决方案是一套为向面临自然或人为灾害或正从这些灾害中恢复过来的地区提供救援服务而设计和开发的应用解决方案。卫星卫星通讯能够实现不受任何地面限制的实时信息交流,让地方政府部门或机构及紧急救援人员毋须前往现场便可监测紧急事故实况。

应急卫星通讯解决方案具有地域覆盖面广、快速连接、透过卫星通讯网络实时传输图像和卫星、远程指挥、卫星会议、图像切换及自备供电等特点。该应用解决方案包括动中通卫星通讯解决方案及静中通卫星通讯解决方案。

  1. 动中通卫星通讯解决方案

    动中通卫星通讯系统包括三个主要组件:卫星发射器、卫星接收器及动中通卫星通讯车。每台动中通卫星通讯车都装备由RaySat设计、开发及制造的StealthRay系统。

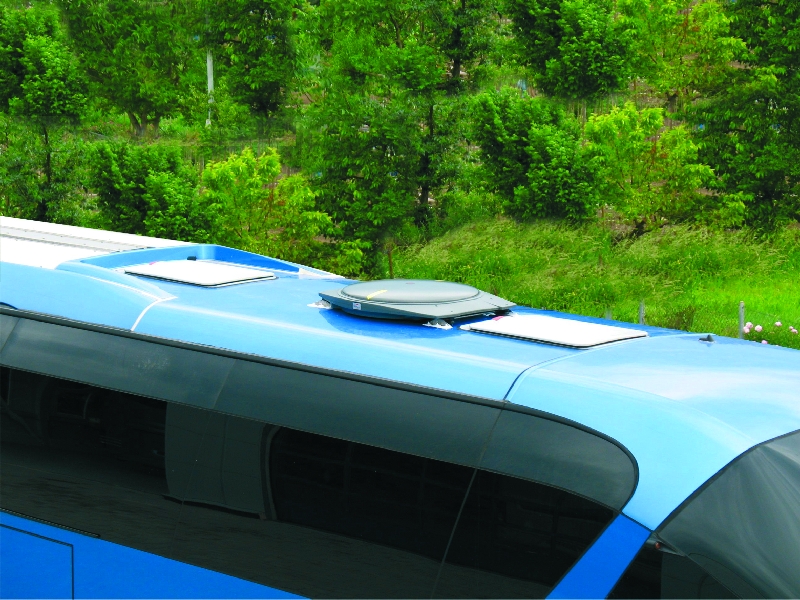

    StealthRay系统包括一台名为「StealthRay」的安装在车顶的数组天线。StealthRay是专门为行驶中的车辆提供通讯服务的一种动态可控式双向卫星系统。本集团利用StealthRay系统设计动态卫星通讯车。某政府部门提供动态卫星通讯车。配备动态卫星通讯解决方案的汽车让控制中心能够监测紧急情况,并直接向正在行驶的巡逻汽车内的人员发出命令。

    在动中通卫星通讯解决方案的运行过程中,动中通卫星通讯车及控制中心透过卫星通讯网络与ALL ACCESS平台连接。ALL ACCESS平台加上卫星通讯网络运营商所提供的卫星通讯网络,使得当动中通卫星通讯车在行驶时动中通卫星通讯车与客户的控制中心之间能够在广大范围内实现数据、音频及卫星的快速实时传输。

    动态卫星通讯解决方案以整套方案出售,我们负责应用解决方案设计、应用解决方案编程、采购设备及组件、组装、安装、项目管理、终端用户培训、维护以及技术支持服务。

    动中通卫星通讯解决方案的工作流程:

    附注:
    (1) 卫星及音频数据由动中通卫星通讯车传输至卫星接收器。
    (2) 数据随后透过卫星通讯网络由卫星接收器传输至ALL ACCESS平台。
    (3) 数据经ALL ACCESS平台处理后,透过卫星通讯网络传回卫星接收器。
    (4) 卫星接收器随后将处理过的数据传输至客户的控制中心,以供进一步分析和采取行动。


  2. 静中通卫星通讯解决方案

    静中通卫星通讯系统包括三个主要组件:卫星发射器、卫星接收器及静中通卫星通讯车。

    静中通卫星通讯解决方案的功能与动中通卫星通讯解决方案类似,惟卫星数据传输只能在卫星天线处于静止状态时进行。静中通卫星通讯车是一台配备静中通卫星通讯解决方案的车辆,天线安装在车顶,而天线控制系统安装在车内。

    静中通卫星通讯解决方案的应用范围广泛,包括应急通讯,让处理紧急情况的救援人员及负责人可以高速卫星通讯方式与车辆进行联络,而不受容易遭受地方停电、自然灾害及破坏的地面基础设施影响。由于不依赖地面网络,这套解决方案亦应用于通常在地面网络运营商未覆盖的偏远地区作业的各行业。

    在静中通卫星通讯解决方案的运行过程中,静中通卫星通讯车及控制中心透过卫星通讯网络与ALL ACCESS平台连接。本集团的ALL ACCESS平台加上卫星通讯网络运营商所提供的卫星通讯网络,使得当静中通卫星通讯车在静止状态时静中通卫星通讯车与客户的控制中心之间能够在广大范围内实现数据、音频及卫星的快速实时传输。

    自二零零四年起向主管社会公共安全、城市综合管理及城市应急通讯的政府部门或机构、公用事业机构及商业机构提供静中通卫星通讯解决方案。于二零零六年,该应用解决方案用于上海举办的国际赛车活动。

    静中通卫星通讯解决方案的工作流程:

    附注:
    (1) 卫星及音频数据由静中通卫星通讯车传输至卫星接收器。
    (2) 数据随后透过卫星通讯网络传输至ALL ACCESS平台。
    (3) 数据经ALL ACCESS平台处理后,透过卫星通讯网络传回卫星接收器。
    (4) 卫星接收器随后将处理过的数据传输至客户的控制中心,以供进一步分析和采取行动。


(b) 卫星数据采集解决方案
卫星数据采集解决方案的开发以卫星通讯技术为基础。卫星通讯技术的特点之一是能够在同一地点的不同位置采集及传播信息,从而提升用户对数据进行统计分析及远程监控的能力。一直提供这种应用解决方案,客户包括公用事业公司。

该应用解决方案对在并无固网或无线通讯网络覆盖的偏远地区营运的行业有所裨益。卫星数据采集解决方案让上述行业的控制中心可采集及处理有关安全、测量及预测等方面的数据,并可进行远程监控。例如,本集团的卫星数据采集解决方案已在中国的西气东输项目中被用于天然气的数据采集。这种特殊的应用解决方案由用户控制中心及数据采集点构成,透过ALL ACCESS平台相连和进行通讯。数据采集点负责采集及加密数据,并透过卫星通讯网络传送至ALL ACCESS平台。ALL ACCESS平台负责处理、验证、分析及汇集统计数据并透过卫星通讯网络将经加密处理的数据传输至用户控制中心。用户控制中心收到数据后,进行解密、分析及储存以供用户使用。该应用解决方案能透过卫星通讯网络实现用户控制中心与数据采集点之间的数据通讯。

在上述天然气输送项目中使用的卫星数据采集解决方案的工作流程:

附注:
(1) 数据采集点收集及加密数据后传输至卫星接收器。
(2) 数据随后透过卫星通讯网络传输至ALL ACCESS平台进行处理。
(3) 数据经ALL ACCESS平台处理后,透过卫星通讯网络被传回至卫星接收器。
(4) 卫星接收器随后透过卫星通讯网络将处理过的数据传输至客户的控制中心,对数据进行解密、分析及储存以供用户使用。



RaySat.net StealthRay 3000/20:
新的移动通信车载卫星天线RaySat.net StealthRay 3000/20:天线系统(RAS),它采用了集成的20瓦的RAS品牌的BUC,安装天线直接指向下方的移动卫星,新的设计消除了电缆需要使用昂贵的RF互连,大大降低了信号的功率损耗,简化车辆上安装的。 该天线的BUC保留气动外形和超薄设计。  该SOTM天线采用了GPS和陀螺辅助机械跟踪系统。内置的GPS和陀螺仪是用于快速采集和全自动卫星。  高速通信卫星跟踪技术支持速度高达 350 km/h 三百五十零公里每小时  。 该StealthRay二十〇分之三千可配置为使用卫星Ku波段几乎任何IP应用的连接,使在快速行驶中的车辆数据,实时视频,语音和。
Stationary 高18cm 直径115cm 通信,ku卫星电视节目

详细说明   Shipping: 110
